Ventilatori Assiali
Nell’ambito di una scelta strategica rivolta ad una maggior diversificazione della produzione, ACOVENT ha sviluppato una serie completa di ventilatori assiali tali da coprire le più disparate esigenze del mercato.
Questi ventilatori assiali possono ad esempio essere impiegati nei seguenti campi:
- Torri di raffreddamento evaporative
- Impianti di ventilazione industriale
- Impianti di ventilazione navale
- Ventilazione di gallerie, tunnel stradali e ferroviari
- Ventilazione di metropolitane
- Gallerie del vento per prove aerodinamiche
VENTOLE MH
La produzione delle ventole assiali "MH Acovent" presenta diametri da 710 mm a 4300 mm per impieghi con prestazioni medio pesanti ed è basata su specifiche molto severe e su una progettazione accurata sia della parte aerodinamica, sia di quella strutturale.

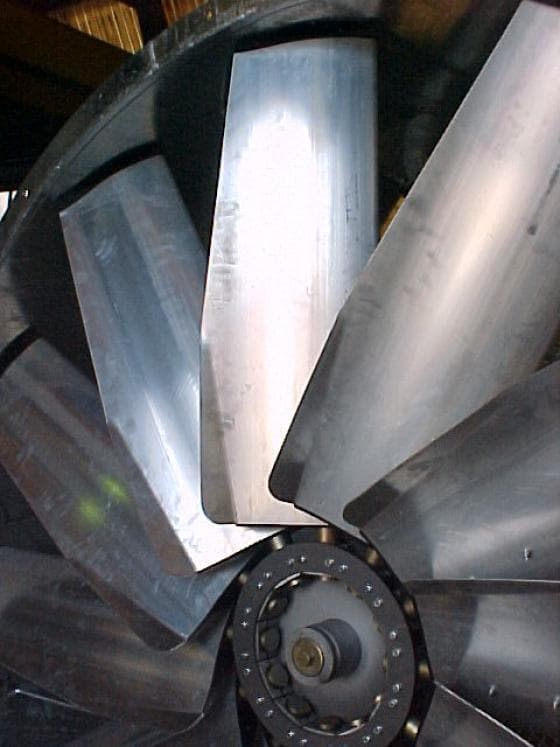

Le pale sono in estruso di alluminio con elevata resistenza alla corrosione. Queste presentano un profilo alare a passo variabile da fermo e coprono un campo di prestazioni vastissimo.
Il mozzo è in lamiera di acciaio al carbonio e, su richiesta, in alluminio o acciaio inox. Tutte le parti in acciaio sono protette con zincatura elettrolitica.
Le temperature di impiego di queste giranti sono:
- serie standard -20° / +150° C
- serie speciale -50° / +150° C
MOTOVENTILATORI
Ventilatori assiali direttamente accoppiati
La produzione normale dei ventilatori direttamente accoppiati, cioè con ventola calettata direttamente sull’albero motore, è costruita nei diametri fondamentali compresi tra i 700 mm e i 2150 mm. Le prestazioni di tali gruppi sono funzione delle prestazioni delle giranti utilizzate.
Le casse di alloggiamento delle giranti sono costitute da cilindri in lamiera di acciaio dolce con estremità flangiate. Il supporto motore, anch’esso in lamiera di acciaio dolce, è fissato al cilindro mediante saldatura (su richiesta può essere imbullonato). La flangiatura può essere ricavata mediante risbordatura del cilindro o mediante saldatura.
Il trattamento standard di finitura superficiale consiste nella verniciatura. Altri trattamenti sono fornibili a richiesta.
Sono costruiti in due versioni base:
- Cassa corta “C” nella quale viene alloggiata soltanto la girante mentre il motore sporge all’esterno della cassa.
- Cassa lunga “L” nella quale vengono alloggiati sia la girante che il motore e la relativa mensola di supporto.
Per entrambe le versioni sono disponibili accessori per il completamento dell’installazione. A richiesta le casse sono fornibili con materiali differenti quali acciai speciali per bassa o alta temperatura (-50°C / > 150°C), Corten, acciaio inox e alluminio. Sono inoltre fornibili ventilatori con configurazione e collaudo per impieghi navali costruiti in accordo a specifiche RINA e/o di altri enti di controllo europei.
Ventilatori assiali a trasmissione
Ove per le elevate temperature del fluido da trasportare sia necessario montare il motore all’esterno della cassa o per ridurre la velocità di rotazione della ventola sia necessario impiegare dei sistemi di riduzione o moltiplicazione dei giri, sono fornibili ventilatori con trasmissione a cinghie (trapezoidali o dentate) e/o riduttori ad ingranaggi in cui il motore è montato disassato rispetto alla ventola ed in genere all’esterno della cassa.
La gamma standard di tale tipo di ventilatore comprende i diametri normalizzati dai 710 mm ai 2150 mm con trasmissione a cinghie trapezoidali per tutte le possibili varianti di motori e ventole installate. Sono inoltre fornibili ventilatori a specifica del cliente fino ad un diametro di 5000 mm.
Le casse sono costruite in modo analogo a quelle dei ventilatori direttamente accoppiati. L’albero portaventola può essere costituito da monoblocchi o da alberi a disegno con cuscinetti di supporto di dimensioni opportune per supportare i carichi imposti.
La protezione superficiale standard è con verniciatura ma, su richiesta, sono impiegabili altri tipi di protezione.
Questi ventilatori sono fornibili con configurazione della cassa a doppia flangia e con tutta la serie di accessori disponibile per i ventilatori direttamente accoppiati.
Ventilatori di dimensioni superiori, per quanto attualmente non normalizzati, sono comunque fornibili su specifica del cliente.
Oltre ai ventilatori in configurazione standard, la Acovent può fornire ventilatori con configurazioni studiate appositamente per i clienti.
ACCESSORI
Per tutti i ventilatori assiali è disponibile una gamma completa di accessori:
- Scatola morsettiera esterna
- Rete di protezione (lato ventola e lato motore)
- Mensole di supporto
- Piedi antivibranti
- Giunti flessibili
- Imbocchi conici o raggiati
- Diffusori
- Silenziatori
- Controflange
GARANZIA DELLA QUALITA’
I prodotti Acovent sono progettati e costruiti secondo le procedure di Garanzia della Qualità che assicurano la rispondenza delle prestazioni, dei materiali e dei metodi di fabbricazione e controllo alle specifiche indicate sui disegni e/o alle norme nazionali ed internazionali applicabili.
A richiesta potranno essere forniti i certificati dei materiali impiegati ed i certificati delle varie operazioni di controllo effettuate.
